مذبذب كريستال الكوارتز

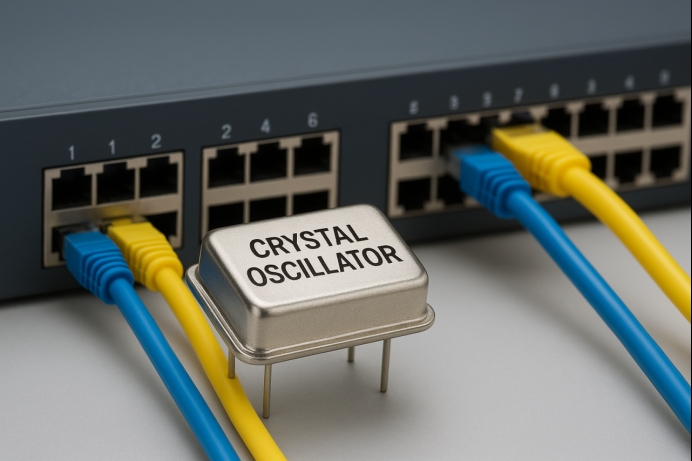

في أنظمة الاتصالات الحديثة، يُعد استقرار التردد أمرًا بالغ الأهمية لضمان أداء موثوق. تعتمد أجهزة الإرسال على المذبذبات لتوليد تردد الموجة الحاملة، ولكن لا تُقدم جميع المذبذبات نفس مستوى الدقة. تاريخيًا، استُخدمت مذبذبات LC لتحديد ترددات أجهزة الإرسال، إلا أنها تعاني من عدة عيوب. اليوم، مذبذبات الكريستال تهيمن هذه التكنولوجيا لأنها توفر قدرًا أكبر من الاستقرار والدقة والمقاومة للتغيرات البيئية. أحد أهم الأسباب لتفضيل المذبذبات البلورية هو دقة الترددتعتمد مُذبذبات LC على المُحاثات والمُكثفات، وهي شديدة الحساسية لتقلبات درجة الحرارة وتفاوتات المُكونات. يُمكن أن يُسبب أي تباين طفيف في السعة أو المُحاثة انحرافًا في التردد، مما يؤدي إلى عدم محاذاة قنوات الاتصال. على النقيض من ذلك، مذبذب بلوري كوارتز يستخدم خاصية الكوارتز الكهرضغطية، مما يحافظ على تذبذب مستقر للغاية مع أدنى حد من الانحراف. هذا المستوى من الدقة بالغ الأهمية في أجهزة الإرسال المستخدمة في مراكز البيانات وشبكات المؤسساتحيث تعمل المفاتيح بمثابة العمود الفقري للاتصالات عالية السرعة. تشكل المفاتيح جوهر البنية التحتية لمركز البيانات، تربط الخوادم وأنظمة التخزين وتطبيقات المؤسسات. تتعامل هذه الشبكات مع كميات هائلة من البيانات الفورية، مما يتطلب مزامنة دقيقة لمنع فقدان الحزم أو تذبذبها. عند تذبذب مصادر التردد، تحدث أخطاء في المزامنة، مما يؤثر بشكل مباشر على زمن الوصول والإنتاجية. تُخفف مُذبذبات الكريستال من هذا الخطر من خلال ضمان توافق كل إشارة مُرسلة بدقة مع متطلبات توقيت النظام. ونتيجة لذلك، تُستخدم على نطاق واسع في مفاتيح إيثرنت وأجهزة التوجيه ووحدات الاتصالات البصرية. ميزة أخرى للمذبذبات البلورية تكمن في الاستقرار والموثوقية على المدى الطويلتتدهور دوائر LC بمرور الوقت مع تقدم عمر المكثفات أو فقدان المحاثات كفاءتها المغناطيسية. بالنسبة للأنظمة بالغة الأهمية، مثل الاتصالات، ومنصات الحوسبة السحابية، وشبكات التداول المالي، فإن التوقف عن العمل أو عدم اتساق البيانات الناتج عن عدم استقرار الترددات أمر غير مقبول. مع ذلك، تحافظ بلورات الكوارتز على أدائها لسنوات، مما يضمن تحكمًا ثابتًا في تردد جهاز الإرسال دون الحاجة إلى إعادة معايرة متكررة. ال أداء الضوضاء تتفوق مذبذبات الكريستال أيضًا على تصاميم LC. يُعدّ انخفاض ضوضاء الطور أمرًا بالغ الأهمية لأنظمة الاتصالات الرقمية الحديثة التي تستخدم أنظمة تعديل متقدمة. أي اهتزاز زائد يُحدثه المذبذب قد يُؤثر سلبًا على معدلات خطأ البت، مما يؤدي إلى تدهور الأداء. تُقلل مذبذبات الكريستال ضوضاء الطور بشكل كبير، مما يدعم تطبيقات من محطات قاعدة 5G ل شبكات الألياف الضوئية. بالإضافة إلى ذلك، توفر المذبذبات البلورية عوامل الشكل المدمجة ومرونة التكاملمع تزايد الطلب على معدات الشبكات عالية الكثافة، تُعدّ التصاميم الموفرة للمساحة ضرورية. يمكن تعبئة البلورات في حاويات صغيرة، أو دمجها في وحدات الساعة، أو دمجها مع دوائر تعويض درجة الحرارة (تي سي اكس او) لمزيد من الاستقرار. هذا يجعلها قابلة للتكيف بشكل كبير مع المفاتيح في رفوف الخوادم الكثيفة حيث يكون الأداء والحجم أمرًا بالغ الأهمية. Wعلى الرغم من أن مُذبذبات LC لعبت دورًا مُبكرًا في توليد الترددات، إلا أن محدودية استقرارها ودقتها وحساسيتها البيئية تُقيد استخدامها في أجهزة الإرسال الحديثة. على النقيض من ذلك، تُقدم مُذبذبات الكريستال أداءً لا يُضاهى دقة التردد، والاستقرار، وانخفاض ضوضاء الطور، والموثوقية على المدى الطويلبالنسبة للأنظمة الأساسية لشبكات المؤسسات ومراكز البيانات، مثل المحولات عالية الأداء، تُعدّ هذه الميزات أساسية. فهي تضمن بقاء تدفقات البيانات متزامنة وموثوقة وفعالة في عصرٍ تُصبح فيه كل مللي ثانية من التأخير مهمة.

مذبذبات كريستال الكوارتز هي مكونات أساسية في الإلكترونيات الحديثة، حيث توفر ترددات دقيقة ومستقرة لمجموعة واسعة من التطبيقات، بما في ذلك الساعات وأجهزة الراديو والمعالجات الدقيقة. ولكن كيف تعمل هذه الأجهزة؟ يتضمن فهم المبادئ الأساسية لمذبذبات كريستال الكوارتز استكشاف خصائصها الفيزيائية والدوائر الكهربائية التي تعمل فيها.أساسيات بلورات الكوارتزالكوارتز عبارة عن مادة كهرضغطية، مما يعني أنه يمكنه تحويل الضغط الميكانيكي إلى طاقة كهربائية والعكس صحيح. تقع هذه الخاصية الفريدة في قلب وظيفتها في المذبذبات. عندما يتم تطبيق الجهد عبر بلورة الكوارتز، فإنها تخضع لتشوه ميكانيكي، مما يؤدي إلى تخزين الطاقة في هذه العملية. عندما يتناوب الجهد المطبق، تهتز البلورة بتردد طبيعي محدد تحدده أبعادها الفيزيائية وقطعها.الدائرة المكافئة لبلورة الكوارتزلفهم كيفية تصرف بلورة الكوارتز في دائرة المذبذب، من المفيد النظر في دائرتها الكهربائية المكافئة. يمكن نمذجة البلورة على شكل مجموعة متتالية من مغوٍ (L)، ومكثف (C1)، ومقاوم (R)، مما يمثل خواصها الميكانيكية. يتم بعد ذلك توصيل هذه الدائرة التسلسلية مع مكثف ثانٍ (C2)، يمثل سعة تحويلة البلورة.مغو (L): يمثل القصور الذاتي للاهتزازات الميكانيكية للبلورة.مكثف (C1): يمثل امتثال الكريستال.المقاوم (ص): حسابات فقدان الطاقة في البلورة.مكثف (C2): يمثل السعة الناتجة عن أقطاب الكريستال والدوائر المحيطة بها.يحدد التأثير المشترك لهذه المكونات تردد رنين البلورة، وهو التردد الذي تهتز به بشكل أكثر كفاءة. كيف يحدث التذبذبفي دائرة مذبذبة نموذجية، يتم توصيل بلورة الكوارتز في حلقة تغذية مرتدة باستخدام مكبر للصوت. تعمل الدائرة على النحو التالي:تطبيق الجهد الأولي: عندما يتم تطبيق الجهد على البلورة، يبدأ التيار بالتدفق، مما يتسبب في تشوه البلورة ميكانيكيًا.تخزين الطاقة ونقلها: يقوم التشوه الميكانيكي بتخزين الطاقة، والتي يتم إطلاقها بعد ذلك عندما تهتز البلورة. يؤدي هذا الاهتزاز إلى توليد تيار متناوب في الدائرة.ردود الفعل والتضخيم: يقوم مكبر الصوت بتعزيز الإشارة وإعادتها إلى البلورة، مع الحفاظ على التذبذب المستمر. تضمن الدائرة أن البلورة تعمل بتردد الرنين الطبيعي.تؤدي هذه العملية إلى تردد إخراج ثابت ودقيق، مما يجعل مذبذبات كريستال الكوارتز مثالية لحفظ الوقت وتوليد الإشارة.دور سعة التحميلأحد العوامل الحاسمة في تشغيل مذبذبات كريستال الكوارتز هو سعة الحمل. هذه هي السعة الإجمالية التي تراها البلورة، بما في ذلك المكثفات الموجودة في الدائرة والسعات الشاردة. تؤثر سعة الحمل على تردد المذبذب ويجب مطابقتها بعناية لمواصفات البلورة لضمان التشغيل الدقيق.تطبيقات مذبذبات كريستال الكوارتزتوجد مذبذبات كريستال الكوارتز في مجموعة واسعة من التطبيقات، ويستفيد كل منها من استقرارها ودقتها:ضبط الوقت: يُستخدم في ساعات اليد، وساعات الحائط، والمؤقتات، حيث يعد قياس الوقت الدقيق أمرًا بالغ الأهمية.أنظمة الاتصالات: توفير ترددات حاملة مستقرة لأجهزة الراديو والتلفزيون والأجهزة المحمولة.المعالجات الدقيقة وأجهزة الكمبيوتر: بمثابة مصادر على مدار الساعة لمزامنة العمليات في الدوائر الرقمية.الأجهزة: تستخدم في راسمات الذبذبات ومولدات الإشارة وأدوات القياس الأخرى. مزايا مذبذبات كريستال الكوارتزتوفر مذبذبات كريستال الكوارتز العديد من المزايا مقارنة بالأنواع الأخرى من المذبذبات:دقة عالية: توفر بلورات الكوارتز ترددات مستقرة للغاية مع الحد الأدنى من الانجراف.استهلاك منخفض للطاقة: إنها موفرة للطاقة، مما يجعلها مثالية للأجهزة التي تعمل بالبطاريات.الحجم الصغير: تتيح تقنيات التصنيع الحديثة إنتاج بلورات صغيرة وخفيفة الوزن مناسبة للإلكترونيات المحمولة.نطاق تردد واسع: يمكن لمذبذبات الكوارتز أن تعمل عبر نطاق واسع من الترددات، بدءًا من بضعة كيلو هرتز إلى مئات الميجا هرتز.التحديات والقيودعلى الرغم من مزاياها العديدة، فإن مذبذبات كريستال الكوارتز لا تخلو من التحديات. يمكن لعوامل مثل حساسية درجة الحرارة، وتأثيرات الشيخوخة، والقابلية للصدمات الميكانيكية أن تؤثر على أدائها. للتخفيف من هذه المشكلات، غالبًا ما يقوم المصممون بدمج تعويض درجة الحرارة والتعبئة المقاومة للصدمات.التطورات المستقبلية في تكنولوجيا مذبذب الكوارتزتستمر التطورات في علوم المواد وتصميم الدوائر في تحسين أداء مذبذبات كريستال الكوارتز. تتحدى التقنيات الناشئة، مثل مذبذبات MEMS (الأنظمة الكهروميكانيكية الدقيقة)، مذبذبات الكوارتز التقليدية من خلال تقديم أداء مماثل مع فوائد إضافية، مثل المزيد من المتانة والقدرة على التكامل. تعد مذبذبات كريستال الكوارتز حجر الزاوية في الإلكترونيات الحديثة، حيث توفر توليد ترددات موثوقًا ودقيقًا لعدد لا يحصى من التطبيقات. ومن خلال الاستفادة من الخصائص الفريدة للكوارتز وتصميمات الدوائر المتطورة، تستمر هذه الأجهزة في لعب دور حيوي في تطوير التكنولوجيا. شنتشن جينغجوانغوا للإلكترونيات المحدودة تقوم أيضًا بالاستكشاف والابتكار باستمرار لإنشاء منتجات أفضل. يمكنك إخبارنا باحتياجاتك على ivy@jghcrystal.com، وسوف نقدم لك الحلول الأكثر احترافية وعالية الجودة.

المذبذبات الكريستالية هي مكونات حاسمة في الدوائر الإلكترونية، وتوفر مراجع تردد دقيقة ومستقرة لمختلف الأجهزة، بما في ذلك أجهزة الكمبيوتر وأنظمة الاتصالات والمعدات الصناعية. على الرغم من موثوقيتها، يمكن أن تفشل المذبذبات البلورية في ظل ظروف معينة، مما يؤدي إلى مشاكل مثل توقف الاهتزاز، وشذوذ الشكل الموجي، وانحراف التردد.   أوضاع الفشل الشائعة للمذبذبات الكريستالية عادةً ما تواجه المذبذبات الكريستالية ثلاثة أوضاع فشل أساسية: توقف الاهتزاز: يحدث توقف الاهتزاز عندما يتوقف تذبذب البلورة تمامًا. يمكن أن يؤدي وضع الفشل هذا إلى خلل كامل في الدائرة التي تعتمد على المذبذب. وغالبًا ما يحدث ذلك بسبب الصدمات الخارجية، أو الإجهاد الميكانيكي المفرط، أو العوامل البيئية مثل التغيرات الشديدة في درجات الحرارة. شذوذ الموجي: تشمل تشوهات الشكل الموجي إشارات خرج مشوهة أو غير مستقرة أو صاخبة. يمكن أن تؤدي هذه المشكلات إلى أداء غير صحيح أو غير منتظم في الأنظمة التي تستخدم المذبذب. تشمل أسباب تشوهات الشكل الموجي ضوضاء مصدر الطاقة، وتقادم المكونات، والتلوث داخل غلاف المذبذب. انحراف التردد: يشير انحراف التردد إلى الانحراف التدريجي لتردد خرج المذبذب عن قيمته المحددة. يمكن أن يؤدي ذلك إلى الإضرار بدقة ضبط الوقت ومزامنة الإشارة ونقل البيانات. غالبًا ما يحدث انحراف التردد بسبب التأثيرات الحرارية أو شيخوخة البلورة أو الاختلافات في سعة الحمل. آليات الفشل والأسباب الجذرية تفشل المذبذبات الكريستالية بسبب عدة آليات، يرتبط الكثير منها بعيوب في العملية. فيما يلي آليات الفشل الرئيسية: عيوب عملية الشريحة: يمكن أن تظهر شريحة أشباه الموصلات الموجودة داخل المذبذب عيوبًا تم إدخالها أثناء التصنيع. تشمل المشكلات الشائعة ما يلي: الشوائب أو التناقضات في المادة البلورية. ضعف الالتصاق بين الطبقات مما يؤدي إلى التصفيح. حدوث ماس كهربائي أو فتح بسبب التلوث أو أخطاء الطباعة الحجرية. يمكن أن تتسبب هذه العيوب في التشغيل المتقطع، أو زيادة ضوضاء الطور، أو الفشل التام. عيوب عملية تعبئة الوحدة: يمكن أن تؤدي عيوب التغليف إلى الإضرار بالسلامة الهيكلية وحماية البيئة للمذبذب. تشمل الأمثلة ما يلي: عدم إغلاق العبوة بشكل كافٍ، مما يسمح بدخول الرطوبة أو الملوثات. الكسور أو الشقوق الناجمة عن الإجهاد في السكن. الإدارة الحرارية غير الكافية، مما يؤدي إلى ارتفاع درجة الحرارة. يمكن أن تظهر حالات الفشل المتعلقة بالتعبئة على شكل أعطال مفاجئة أو تدهور الأداء على المدى الطويل. عيوب العملية البلورية: البلورة الكهرضغطية نفسها عرضة للعيوب التي تنشأ أثناء تصنيعها. تشمل القضايا الرئيسية ما يلي: الشقوق الصغيرة أو الفراغات في البنية البلورية. مستويات المنشطات غير المتجانسة، مما يؤثر على خصائص الرنين للبلورة. الملوثات على سطح البلورة، وتغير خصائص ترددها. يمكن أن تؤدي هذه العيوب إلى سلوك غير متوقع، مثل التنقل بين الترددات أو انخفاض عامل Q. العوامل البيئية والتشغيلية بالإضافة إلى عيوب العملية، تؤثر العوامل البيئية والتشغيلية بشكل كبير على موثوقية المذبذبات البلورية: درجات الحرارة القصوى: المذبذبات الكريستالية حساسة لتقلبات درجات الحرارة. يمكن أن تؤدي درجات الحرارة المرتفعة إلى تسريع عملية الشيخوخة، في حين أن درجات الحرارة المنخفضة قد تقلل من مستوى تشغيل المذبذب، مما يسبب عدم استقرار التردد. الإجهاد الميكانيكي: يمكن أن تؤدي الاهتزازات والصدمات والضغط الميكانيكي إلى إتلاف البلورة أو تركيبها، مما يؤدي إلى توقف الاهتزاز أو انحرافات التردد. يعد التصميم الميكانيكي المناسب والمواد الممتصة للصدمات أمرًا ضروريًا للتخفيف من هذه التأثيرات. تلوث: يمكن أن يتسلل الغبار أو الرطوبة أو الملوثات الكيميائية إلى غلاف المذبذب، مما يؤثر على خواصه الكهربائية ويؤدي إلى تشوهات في شكل الموجة أو فشل كامل. شيخوخة: بمرور الوقت، يتدهور أداء المذبذب البلوري بشكل طبيعي. تشمل تأثيرات الشيخوخة انحراف التردد، وانخفاض سعة الإخراج، وزيادة ضوضاء الطور. المعايرة والصيانة المنتظمة يمكن أن تقلل من تأثير الشيخوخة. التدابير الوقائية وأفضل الممارسات لتعزيز موثوقية المذبذبات البلورية، يمكن تنفيذ العديد من التدابير الوقائية: تحسين عمليات التصنيع: استخدم مواد عالية النقاء وتقنيات تصنيع متقدمة لتقليل العيوب. تنفيذ تدابير صارمة لمراقبة الجودة لتحديد العيوب ومعالجتها مبكرًا. التعبئة والتغليف القوية: استخدم حاويات محكمة الغلق للحماية من الرطوبة والملوثات. تصميم العبوات لتحمل الضغط الميكانيكي ودرجات الحرارة القصوى. الرقابة البيئية: استخدم المذبذبات البلورية المعوضة بدرجة الحرارة (TCXOs) أو المذبذبات البلورية التي يتم التحكم فيها بالفرن (OCXOs) في البيئات التي تتميز بتغيرات كبيرة في درجات الحرارة. تجنب تعريض المذبذبات للاهتزازات أو الصدمات المفرطة. الصيانة الدورية: قم بفحص ومعايرة المذبذبات بشكل دوري للتأكد من أنها تلبي مواصفات الأداء. استبدل المكونات القديمة قبل أن تصل إلى نهاية عمرها الإنتاجي. تطبيقات المذبذبات الكريستالية والموثوقية على المدى الطويل تُستخدم المذبذبات الكريستالية في مجموعة واسعة من التطبيقات، بما في ذلك الاتصالات وأنظمة تحديد المواقع (GPS) والأجهزة الطبية. تعد الموثوقية على المدى الطويل أمرًا بالغ الأهمية في هذه المجالات لمنع فشل النظام وضمان الأداء المتسق. إن استخدام مذبذبات عالية الجودة والالتزام بأفضل الممارسات في تصميم الدوائر يمكن أن يؤدي إلى تحسين الموثوقية بشكل كبير. بالإضافة إلى ذلك، تعمل التطورات في علوم المواد وتقنيات التصنيع باستمرار على تحسين أداء ومتانة المذبذبات الكريستالية. على سبيل المثال، يوفر تطوير مذبذبات الأنظمة الكهروميكانيكية الدقيقة (MEMS) بدائل واعدة مع تحسين المقاومة للعوامل البيئية والإجهاد الميكانيكي.   على الرغم من أن المذبذبات الكريستالية موثوقة، إلا أنها ليست محصنة ضد الفشل. تنشأ أوضاع الفشل الشائعة مثل توقف الاهتزاز، وشذوذ الشكل الموجي، وانحراف التردد من عيوب العملية، والعوامل البيئية، والإجهاد التشغيلي. إن فهم آليات الفشل هذه واعتماد تدابير وقائية يمكن أن يعزز بشكل كبير أداء وطول عمر المذبذبات البلورية. من خلال إعطاء الأولوية للتصنيع عالي الجودة، والتعبئة القوية، والصيانة المنتظمة، يمكن للمهندسين ضمان التشغيل الموثوق للمذبذبات الكريستالية في التطبيقات المهمة. شنتشن جينغقوانغوا للإلكترونيات سوف تجلب لك آمنة وموثوقة و مذبذب كريستال عالي الجودة منتجات. يمكنك الذهاب إلى موقعنا الإلكتروني للتحقق من طراز المنتج الذي تحتاجه وإرساله إلينا أو إخبارنا بمتطلباتك. سوف نقدم لك الحل الأكثر احترافًا.
